Arduino Uno ile Arduino Pro Mini’ye sketch yüklemek

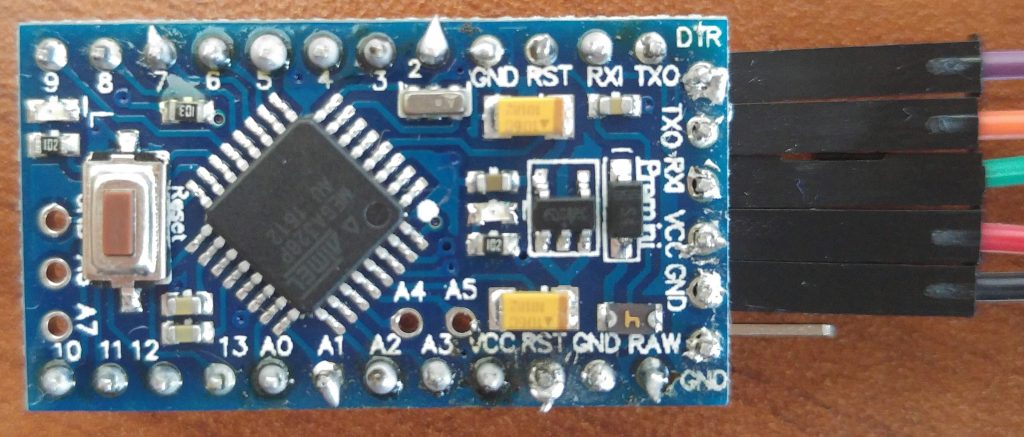

Arduino Nano’dan da küçük olan Pro Mini sürümüne uygulama yüklemek için bir de serial dönüştürücü almaya gerek yok, tabi elinizde Arduino Uno varsa. Çünkü Pro’nun üzerinde USB bağlantısı için soket (ve chip) bulunmuyor. Arduino Pro Mini’nin avantajı ise Aliexpress üzerinden yaklaşık 1-2 Dolar’a temin edilebiliyor olması. Böylece görece daha pahalı olan Nano veya Uno yerine daha hesaplı bir çözüm aradığınızda Pro Mini en uygun seçenek oluyor. Gelelim Pro’ya nasıl uygulama yükleyeceğimize.

20160902_141231-1

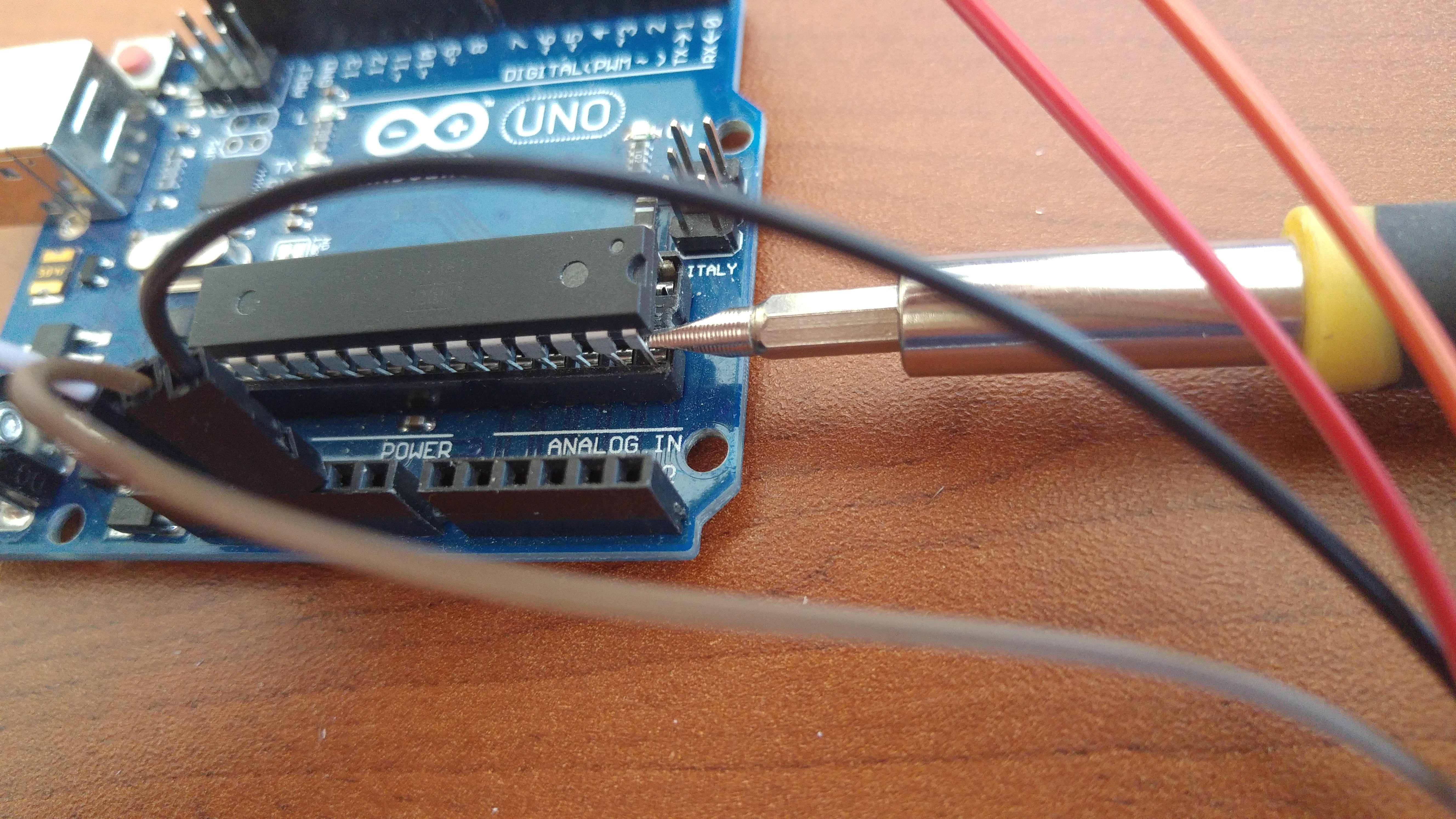

Bunun için önce Uno’nun Atmega chipini soketinden çıkarıyoruz.

20160902_133522

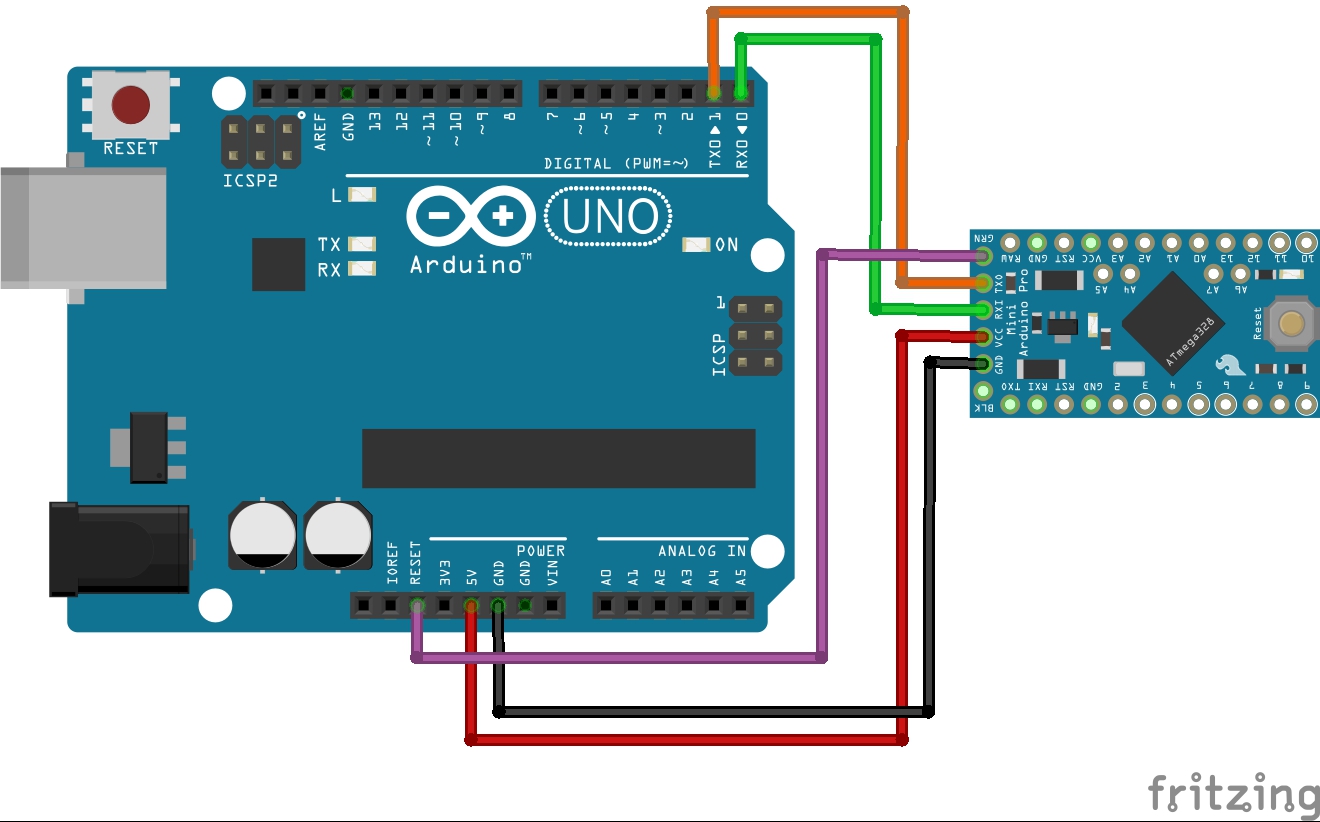

Daha sonra Pro Mini ile Uno arasındaki bağlantıyı oluşturuyoruz.
Arduino mini_bb

Pro Mini -> Uno
Vcc      -> 5V (Kırmızı)
GND      -> GND (Siyah)
RX       -> RX (Yeşil)
TX       -> TX (Turuncu)
DTR(veya GRN) -> Reset (Mor)

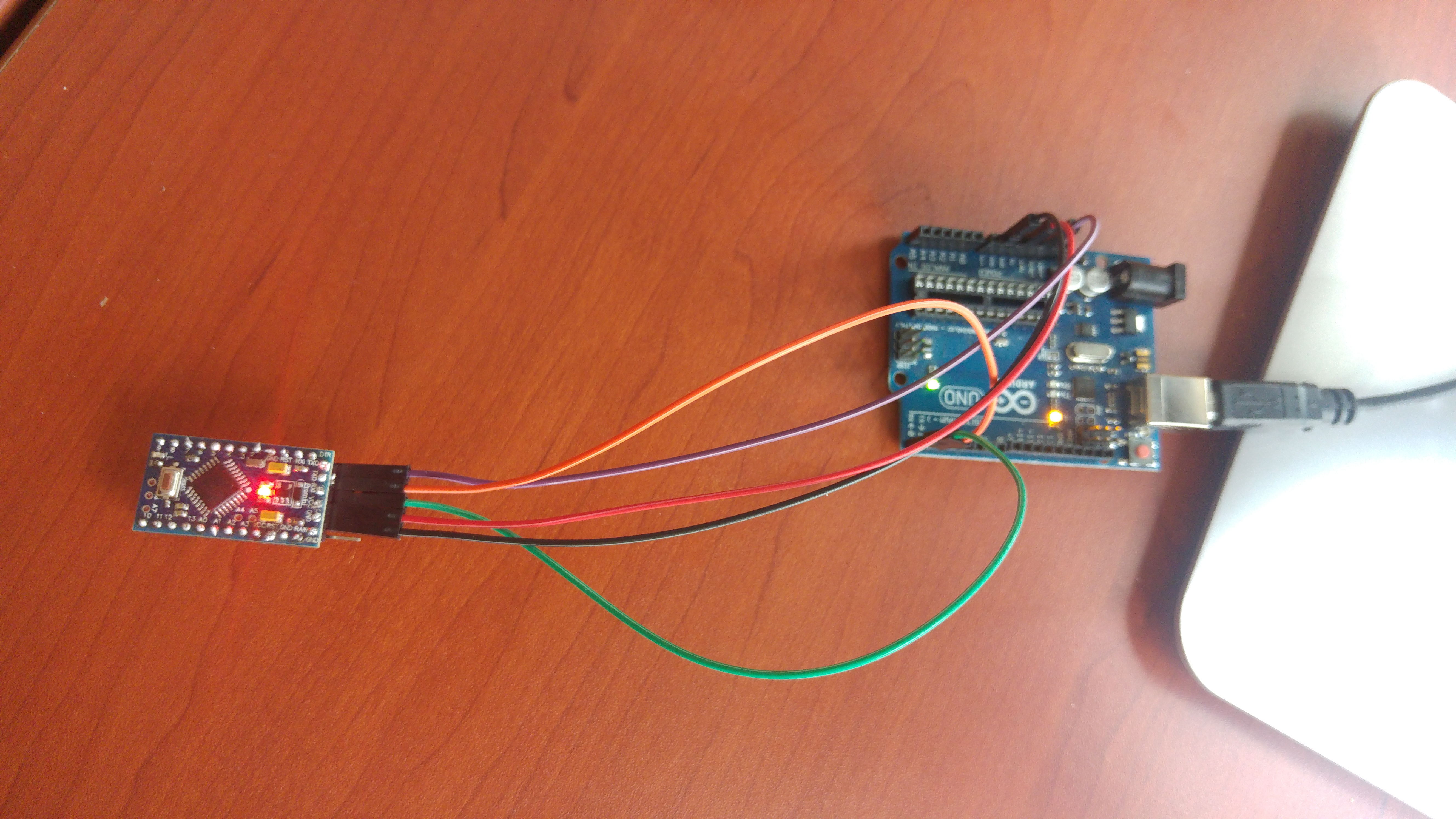

20160902_145723

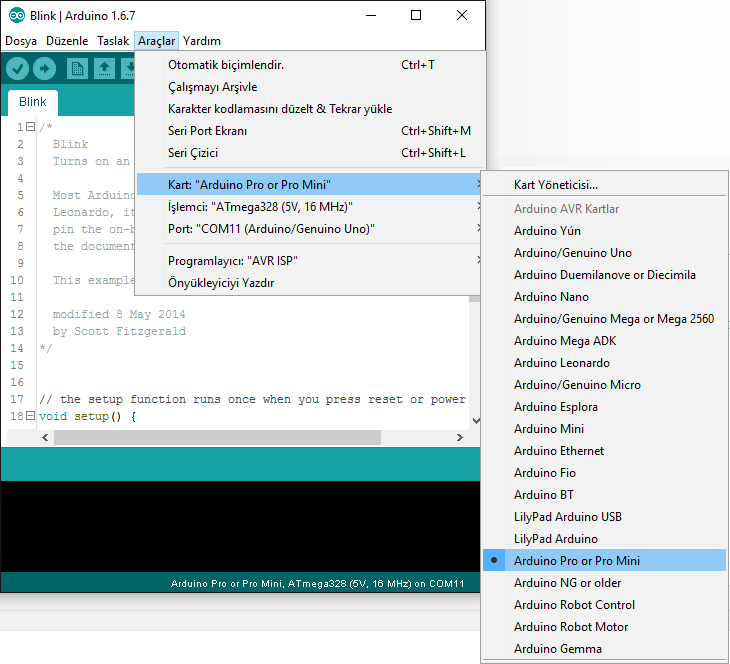

Ardından Uno’yu bilgisayara takıp, yükleyicinin “Araçlar” menüsünün altında “Kartlar”  menüsünde “Arduino Pro or Pro Mini“yi seçip, sketch’i yüklüyoruz.

Ardu







2016-09-02_15-03-39

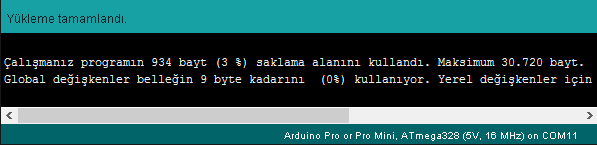

Tamamdır. Hatasız şekilde işlem tamamlandıysa artık Pro Mini’yi de diğer Arduino’lar gibi kullanabilirsiniz.
